HEALTH RIDER - 400SE

Exploded Diagrams

Parts not in the list may no longer be available new, we may have it used - you can send us an inquiry used@hydrafitnessexchange.com

   Show All Selected Attributes
  • Fastener Related
  • Frame Components
  • Wires
  • Cables
  • Power
  • Circuit Boards
  • Rotating Parts
  • Plastic Parts
  • Motors
  • Seats
  • Posts
  • Pins
  • Belt Related
  • Wire/cables
  • Electronics
  • Switch
  • Roller
  • Deck
  • Frame Related
  • Wires And Cables
  • Covers and Plastics
  • Other
    Views
Image  Catalog # MPN Part List Key Quantity On Model Part Description Notes Available Used Model Compatibility List New price
Image  Catalog # MPN Part List Key Quantity On Model Part Description Notes Available Used Model Compatibility List New price
121677 101951 # 8" BLACK WIRE, 2F No Model Compatibility List $3.11 / Each

4,5,6
118360 102246 # 8" WHITE WIRE, 2F No Model Compatibility List $3.32 / Each

4,5,6
104478 103764 104478 22 3/8" FLAT WASHER No Model Compatibility List $1.32 / Each

2
105444 104339 105444 91 REAR ROLLER ADJ BOLT Yes Model Compatibility List $2.95 / Each

2,8
121676 107189 # 14" GREEN WIRE, F/R No Model Compatibility List $3.52 / Each

4,5,6
107503 117640 107503 11 MOTOR BOLT 3/8-16X5" Yes Model Compatibility List $6.51 / Each

2
107771 102884 107771 # 8 No Model Compatibility List $4.41 / Each

4,5,6
109382 103130 109382 65 CIRCUIT BREAKER Yes Model Compatibility List $11.52 / Each

4,5,6
109407 100115 109407 # 4" BLK WIRE F/F, POWER No Model Compatibility List $2.93 / Each

4,5,6
113842 100081 113842 101 ROLLER MAGNET Yes Model Compatibility List $2.75 / Each

8,1
114012 102280 114012 # 4 No Model Compatibility List $2.74 / Each

4,5,6
113328 114953 # 14" BLUE WIRE F/F No Model Compatibility List $4.17 / Each

4,5,6
116926 100064 116926 84 RELEASABLE WIRE TIE No Model Compatibility List $2.45 / Each

2,4,5,6
116927 100262 116927 83 TIE CLAMP HOLDER - SCREW MOUNT No Model Compatibility List $2.49 / Each

2,4,5,6
117544 106302 117544 71 40MM X 50MM INT ENDCAP Yes Model Compatibility List $3.12 / Each

4,5,6,9
118395 103461 118395 52 3/8" X 1 1/4" BOLT No Model Compatibility List $1.68 / Each

2
119038 104349 119038 . KEY/CLIP Yes Model Compatibility List $9.89 / Each

2,9
119425 100031 119425 3 3/8" HEX JAM NUT Yes Model Compatibility List $1.65 / Each

2
119445 104342 119445 . 1.25" TEK SCREW No Model Compatibility List $1.46 / Each

2
120867 104004 120867 14 SEAT RAIL FLANGE NUT No Model Compatibility List $3.75 / Each

2,9,12,13,14
012149 100136 012149 16 3/8" HEX LOCK NUT No Model Compatibility List $1.79 / Each

2
122812 113293 122812 15 MOTOR WASHER No Model Compatibility List $1.53 / Each

2
100088 123945 # TECH SHEET ENVELOPE No Model Compatibility List $0.94 / Each

1
124123 117424 124123 56 3/8" X 2 1/4" BOLT No Model Compatibility List $4.71 / Each

2
125819 101014 125819 28 LARGE STANDOFF Yes Model Compatibility List $0.34 / Each

2,1
126146 100112 126146 # 4" BLU WIRE F/F, DR MOTOR Yes Model Compatibility List $7.00 / Each

4,5,6
128272 100221 128272 75 PLATFORM BOLT, FRONT 1/4" X1.25" Yes Model Compatibility List $7.04 / Each

2
128457 100190 128457 . 3/16-7/32" ALLEN WRENCH No Model Compatibility List $9.99 / Each

2,1
013162 101030 013162 47 M4 X 13MM SCREW Yes Model Compatibility List $1.26 / Each

2
013300 100149 013300 . #8 X 3/4" WASHER HD SCREW Yes Model Compatibility List $1.28 / Each

2
133333 100032 133333 102 #8 HOOD CLIP Yes Model Compatibility List $0.65 / Each

2,9,1,46
100390 133453 82 PULSE RECEIVER TAPE No Model Compatibility List $1.06 / Each

12,13,14
013423 100258 013423 98 1/2" TAP SCREW No Model Compatibility List $1.24 / Each

2
013438 102932 013438 70 UPRIGHT BOLT Yes Model Compatibility List $2.11 / Each

2,3
013578 104347 013578 12 M10 - 3/8-16 X 2.25" HEX EAD WHEEL BOLT Yes Model Compatibility List $7.28 / Each

2,8
013607 100132 013607 107 #8 X 3/4" TRUSS HEAD SCRW Yes Model Compatibility List $0.22 / Each

2
136121 100359 136121 57 REAR ROLLER STAR WASHER No Model Compatibility List $2.33 / Each

2,8
136728 100137 136728 74 #8 X 1/2" SCREW Yes Model Compatibility List $0.30 / Each

2
138853 100290 138853 . HANDRAIL COVER FASTENER No Model Compatibility List $1.55 / Each

3,9
014063 100042 014063 92 1/4" FLAT WASHER No Model Compatibility List $1.03 / Each

2
014127 104040 014127 48 1/4" WASHER No Model Compatibility List $1.20 / Each

2,3
145006 106108 145006 17 3/8" X 1" BOLT No Model Compatibility List $1.94 / Each

2
148202 100318 148202 20 REED SWTICH CLIP No Model Compatibility List $2.42 / Each

2
117654 153458 2 8" GREEN WIRE, 2RING No Model Compatibility List $2.27 / Each

4,5,6
155623 102243 155623 104 CONSOLE GROUND WIRE Yes Model Compatibility List $4.94 / Each

4,5,6,7
102628 156899 53 CAUTION DECAL No Model Compatibility List $2.53 / Each

7,3
157365 103128 157365 89 WIRE,HRNS,CNTRLR,10" G03253DB Yes Model Compatibility List $10.32 / Each

4,5,6
157504 100423 157504 18 REED SWITCH Yes Model Compatibility List $15.81 / Each

4,5,6
157600 100076 157600 . BASE PAD Yes Model Compatibility List $6.83 / Each

3,12,13,14,46,1
157646 100352 157646 69 12" IFIT AUDIO JACK WIRE Yes Model Compatibility List $16.74 / Each

4,5,6
102240 158157 63 STATIC DECAL No Model Compatibility List $1.84 / Each
Out Of Stock
7,3
158332 100386 158332 . JACK Yes Model Compatibility List $7.66 / Each

4,5,6
159986 100347 159986 19 TOP LIFT MOTOR BOLT No Model Compatibility List $7.03 / Each

2,10
016057 100063 016057 81 8" CABLE TIE No Model Compatibility List $1.30 / Each

2,1,4
165009 100369 165009 58 FRONT WHEEL Yes Model Compatibility List $5.07 / Each

8
165220 100433 165220 10 FRONT ROLLER ADJ BOLT No Model Compatibility List $2.79 / Each

2,8
167079 100385 167079 . AUDIO CABLE Yes Model Compatibility List $17.61 / Each

4,5,6
172822 100351 172822 66 AUDIO WIRE NUT No Model Compatibility List $1.32 / Each

2,4,5,6
173063 118935 173063 77 WALKING BELT Yes Model Compatibility List $120.70 / Each

15
173169 100061 173169 62 GROMMET Yes Model Compatibility List $0.94 / Each

2,1
121670 176059 6 FLYWHEEL/FAN/PULLEY No Model Compatibility List $53.04 / Each

8
177319 118413 177319 95 REAR FOOT, LEFT Yes Model Compatibility List $9.05 / Each

9
177320 118415 177320 88 REAR FOOT, RIGHT Yes Model Compatibility List $9.05 / Each

9
177597 118425 177597 8 FRAME SPACER No Model Compatibility List $3.46 / Each

2,3,4,5,6
177598 121672 177598 46 CROSSBAR Yes Model Compatibility List $21.07 / Each

1
121671 178309 45 REAR PLATFORM SCREW No Model Compatibility List $1.66 / Each
Out Of Stock
2
121678 178428 # CHOKE BRACKET No Model Compatibility List $10.34 / Each

2,3,4,5,6
121679 178836 # TECH SHEET No Model Compatibility List $0.62 / Each

1
180443 121673 180443 49 UPRIGHT WIRE Yes Model Compatibility List $109.75 / Each

4,5
180481 100416 180481 72 ISOLATOR KIT Yes Model Compatibility List $20.47 / Each

3
180486 121674 180486 78 FRONT ROLLER/PULLEY Yes Model Compatibility List $153.88 / Each

8
180488 121675 180488 87 REAR ROLLER Yes Model Compatibility List $136.77 / Each

8
180620 118977 180620 93 RIGHT REAR ENDCAP Yes Model Compatibility List $26.84 / Each

4,5,6,9
180622 118412 180622 96 LEFT REAR ENDCAP Yes Model Compatibility List $26.84 / Each

4,5,6,9
104042 180917 24 GROUND WIRE SCREW No Model Compatibility List $0.12 / Each

2,4,5,6
118206 181722 60 INCLINE BRACKET No Model Compatibility List $4.63 / Each

2,3,4,5,6,10
121681 182057 # HOOD DECAL No Model Compatibility List $17.42 / Each

7,9,3
121682 182189 . USER'S MANUAL No Model Compatibility List $6.86 / Each

1
186689 118965 186689 4 MOTOR BELT Yes Model Compatibility List $36.75 / Each

15
118980 189878 # SMALL CLAMP No Model Compatibility List $0.77 / Each

4,5,6
198640 100040 198640 73 BELT GUIDE Yes Model Compatibility List $16.59 / Each

15,40
219170 100096 219170 # 3 TUBE LUBE KIT No Model Compatibility List $30.38 / Each

1,3,15
219550 102248 219550 # FRONT ROLLER BUSHING No Model Compatibility List $2.52 / Each

8
100407 225209 # CD, MARATHON, INTERMEDIAT No Model Compatibility List $92.28 / Each

1
100408 225212 # CD, 5K, BEGINNER No Model Compatibility List $92.28 / Each

1
100409 225213 # CD, BODY TONE, LEVEL 3 No Model Compatibility List $53.92 / Each

1
100410 225214 # CD, 10K, INTERMEDIATE No Model Compatibility List $92.28 / Each

1
237858 100316 237858 13 CHEST PULSE KIT No Model Compatibility List $166.63 / Each
Out Of Stock
12,13,14
100280 256836 97 LATCH WRNG DECAL, ENGLISH No Model Compatibility List $1.50 / Each

7,3
100094 356520 # ACCESSORY KIT No Model Compatibility List $42.89 / Each

4,5,6,1

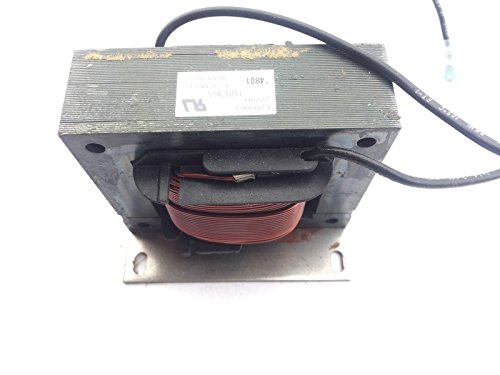

109365 1001457 109365 Motor Choke - Transformer (Used Only) Yes Model Compatibility List $64.90 / Each

6
MC-80 1013036 MC-80 29 1 MC80 Control Board (Refurbished) Yes Model Compatibility List $130.90 / Each
Out Of Stock
7
163899 1006201 163899 # 1 Incline Motor (Used) Yes Model Compatibility List $86.90 / Each

10

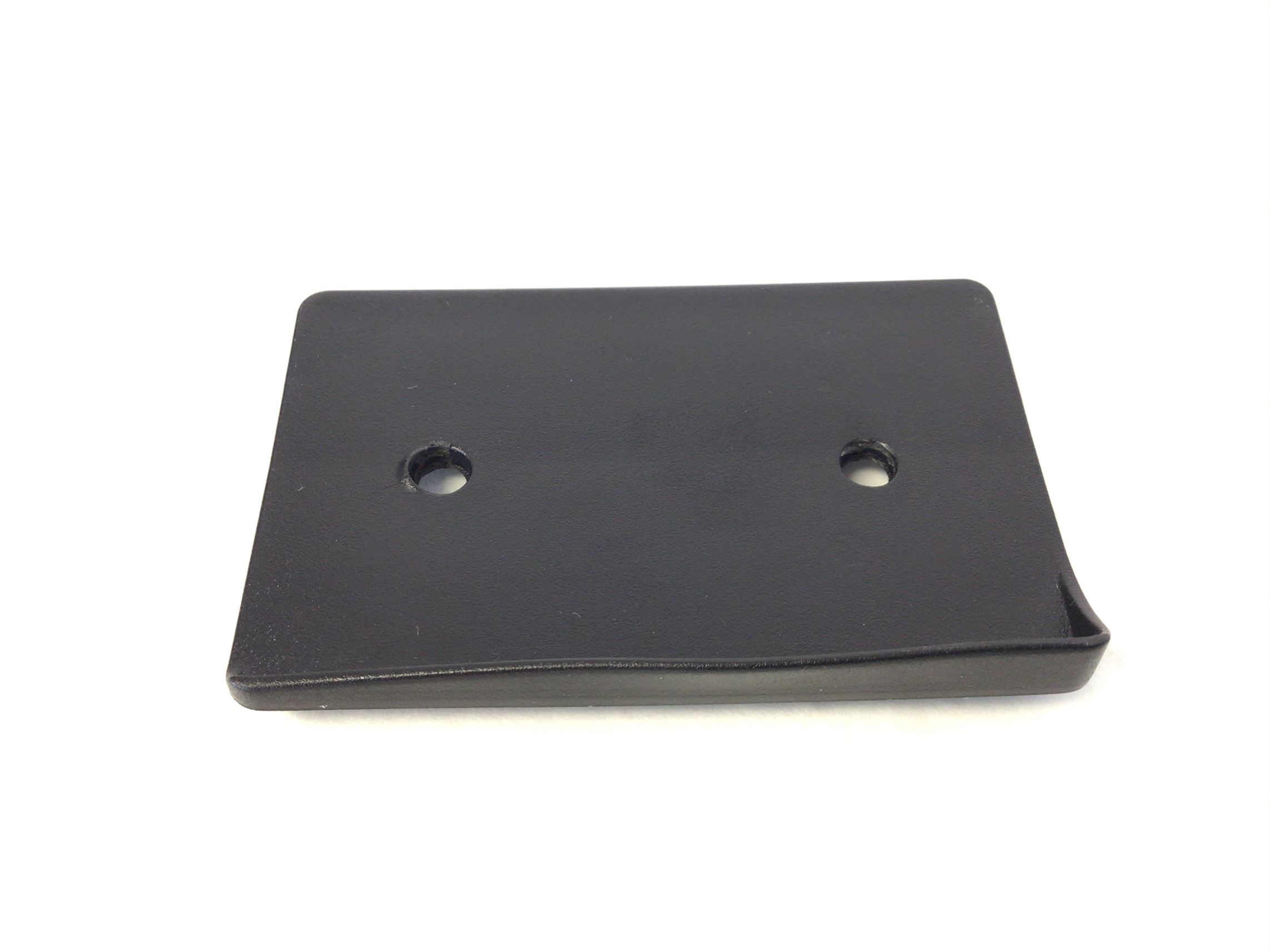

179097 1020255 179097 0 1 Bracket Plastic Latch Black (Used) No Model Compatibility List $6.31 / Each

9
180440 1019533 180440 0 1 Console Back (used) 176882 Yes Model Compatibility List $59.00 / Each

9
177027 1019444 177027 0 Console Base (used) Yes Model Compatibility List $69.00 / Each

9
177027b 1020120 177027b 0 1 Console Back Support Tube Yes Model Compatibility List $49.99 / Each

3
013576 1004209 013576 0 1 Screw #8 X 1/2" Yes Model Compatibility List $11.99 / Each

1
013322 1004394 013322 0 1 #8 X 3/4" Foot Pedal Screw No Model Compatibility List $5.99 / Each

1
144244 1007949 144244 0 1 Power Entry On Off Switch Yes Model Compatibility List $17.99 / Each

6,24
133945 1011523 133945 0 1 Nylock Jam Nut 3/8" Yes Model Compatibility List $11.99 / Each

1
178327 1031423 178327 76 1 Rail Deck Right DKNGY177866G (Used) No Model Compatibility List $30.00 / Each

27
178328 1031406 178328 79 1 Rail Deck Left DKNGY 177865H (Used) No Model Compatibility List $30.00 / Each

27
