Replacement Parts for Matrix Commercial VS-S40 Single Station
Phone : 847-309-2818 M-F 10am-5pm

Matrix Commercial - VS-S40 - 2012

Parts not in the list may no longer be available new, we may have it used - you can send us an inquiry support@hydrafitnessexchange.com

   Show All Selected Attributes
  • Fastener Related
  • Frame Components
  • Wires
  • Cables
  • Power
  • Circuit Boards
  • Rotating Parts
  • Plastic Parts
  • Motors
  • Grips & Handles
  • Seats
  • Posts
  • Pins
  • Other
    Views
Image  Catalog # MPN Part List Key Quantity On Model Part Description Notes Available Used Model Compatibility List New price
Q 700570 001679-00 Q44 Tie Strap;Adhesive;Nylon;66;HC-101;W No Model Compatibility List $2.81 / Each

2
C 701160 004078-A2 C48 Ball Bearing;6005ZZ;Z25XZ47X12T;;TPI;;; Yes Model Compatibility List $19.14 / Each

8
Z 701407 004460-AF Z35 Screw;SH;M6X1.0PX20L;;HS;;CHM;; No Model Compatibility List $0.31 / Each

2
Z 701436 004482-AB Z28 Screw;Hex Socket;Round;M8x1.25Px20L;Cr No Model Compatibility List $2.00 / Each

2
Z 701449 004493-00 Z01 Screw;Hex Socket;Round;M8x1.25Px16L No Model Compatibility List $1.79 / Each

2
Z 701512 004548-AB Z19 Screw;Hex Socket;Round;M10x1.5Px45L;Adhe No Model Compatibility List $2.63 / Each

2
701513 004549-00 Z25 Screw;Hex Socket;Round;M10x1.5Px55L;Cr; No Model Compatibility List $6.27 / Each

2
Z 701657 004694-AC Z10 Screw;Hex Socket;Flat;M8x1.25Px10L No Model Compatibility List $1.66 / Each

2
D 701836 004855-AC D44 Set Screw;M6X1.0PX4L No Model Compatibility List $1.79 / Each

2
Z 701851 004870-00 Z24 Screw;Plain Tapping;Rail Lock;5x15L No Model Compatibility List $1.59 / Each

2,9,12,13,14
B 701901 004929-00 B39 Nut;Nylon;M8x1.25P;Chromed No Model Compatibility List $2.00 / Each

7,2,12,13,14
K 701916 004945-00 K47 Nut;Nylon;M12x1.75P;Chromed No Model Compatibility List $2.00 / Each

7,2,12,13,14
Z 702011 005047-00 Z06 Washer;Flat;8.2x20x1.8T;Black Zinc No Model Compatibility List $2.00 / Each

2,4,5,6
C 702098 005130-00 C31 Washer;Flat;8.4x15.5x1.6T;Chromed No Model Compatibility List $2.00 / Each

7,2,12,13,14
Z 702117 005144-AC Z30 Washer;Flat;10.2X35.0X2.0T;Chromed No Model Compatibility List $2.00 / Each

7,2,12,13,14
Z 702128 005155-A Z34 Washer;Flat;6.2x12.0x2.0T;Black Zinc No Model Compatibility List $1.79 / Each

2,4,5,6
Q 702299 005811-00 Q45 Cable Tie;Nylon;Black;160L No Model Compatibility List $1.51 / Each

2,4,5,6
C 702711 009356-B C46 Stopper Mast;Foam;AL6061;GM03 No Model Compatibility List $3.64 / Each

1
D 702714 009358-D D33 Washer;Swivel Axle;SS41; No Model Compatibility List $20.18 / Each

2,8
E 702716 009360-AA E09 Washer;Grip;Chromed No Model Compatibility List $2.83 / Each

7,2,12,13,14,11
703996 020081-00 Z27 Screw;SH;M8X1.25PX60L;;HS;;;;G12.9 No Model Compatibility List $1.01 / Each

2
Z 704079 020196-A Z23 Screw;Phillip;BH;Tapped;3x6L;;Zn-BL No Model Compatibility List $4.00 / Each

2
Z 704193 020465-AB Z14 Washer;Flat;M10.2X25PX2.0T;Chromed No Model Compatibility List $1.79 / Each

7,2,12,13,14
F 704319 022400-A F15 Spring Pin;5x30L No Model Compatibility List $3.64 / Each

2,12,13,14
Z 705313 040816-A Z66 Screw;Phillip;BH;Tapped;3x8L; No Model Compatibility List $2.00 / Each

2
C 705487 049288-AB C13 WASHER;FLT;Diam.10.5XDiam.20.0X2.0T;;CHM No Model Compatibility List $1.66 / Each

2
C 707822 1000096014 C24 Bushing;15x19x20T;GM40 No Model Compatibility List $4.65 / Each

8
707831 1000096026 B32 Fixing Base;Sensor;ABS;GM40 No Model Compatibility List $8.32 / Each

3
707879 1000096575 N62 Overlay;Manipulate;GM40 No Model Compatibility List $2.44 / Each

1
Z 707946 1000097206 Z33 Screw;SH;M8X1.25PX25L;;HS;;CHM;;BP No Model Compatibility List $2.00 / Each

2
708033 1000098051 C21 Bearing Cover;Base;ABS;GM40 No Model Compatibility List $8.24 / Each

8,9,3
708049 1000098550 D32 Bushing;38x30x20mm;GM44 No Model Compatibility List $11.67 / Each

8
708050 1000098554 Z07 Washer;Flat;10.5X42X1.5T;SPHC ;WZN; No Model Compatibility List $0.70 / Each

2
Z 708082 1000099212 Z15 Screw;SH;M6x1.0Px15L;-;HS;-;CHM;-;-; No Model Compatibility List $0.86 / Each

2
708386 1000102584 Z57 Screw;Hex;M10x1.5Px20L;Cr Plate;G12.9 No Model Compatibility List $1.38 / Each

2,3
C 708402 1000102675 C39 Stopper Block;Pull Pin;GM43 No Model Compatibility List $7.02 / Each

12,13,14
K 708486 1000102912 K44 Circlip;External C Type;S-30;BED No Model Compatibility List $2.00 / Each

2
K 708489 1000102915 K38 Circlip;E Type;;E-15;Cr Plate No Model Compatibility List $0.86 / Each

2,3
Z 708593 1000104003 Z11 Cap;Insert Nut;GM40-KM No Model Compatibility List $2.96 / Each

2,9
Z 708649 1000104672 Z44 Screw;BH;M5x0.8Px10L;HS;CST;CST;CST;CHM; No Model Compatibility List $0.60 / Each

2
Z 708699 1000104912 Z16 Washer;WW;26.0x34.0x0.3t;65Mn;BAN No Model Compatibility List $1.79 / Each

2
Z 708730 1000105174 Z18 Nut;Nylon;M10x1.5P;G12.9;CHM No Model Compatibility List $1.79 / Each

2

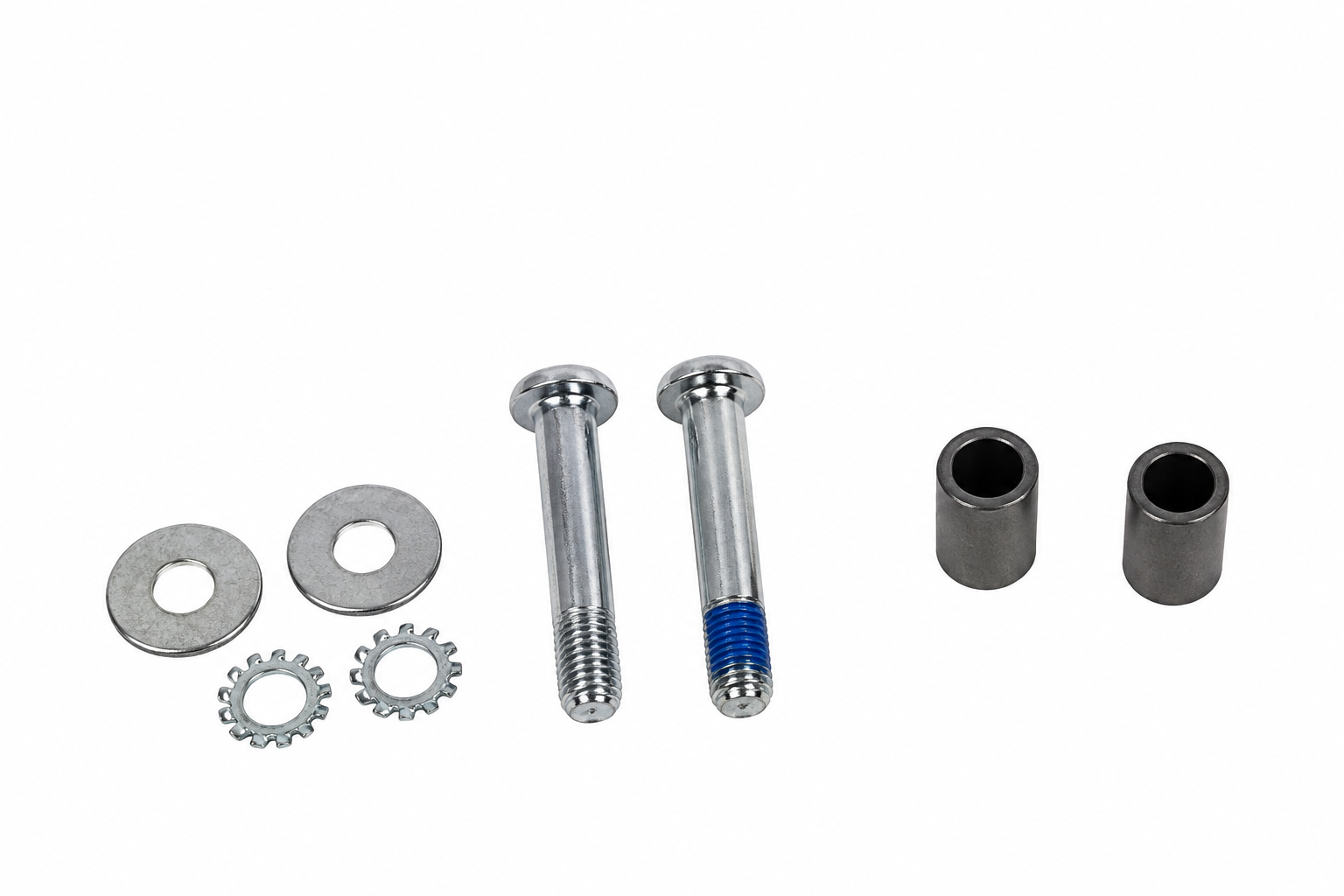

709041 1000108501 B50 Bushing;CON Rod;Peadel Arm;painting;GM40 No Model Compatibility List $2.78 / Each

8,3
L 709069 1000108801 L14 Screw;RND;M5x0.8Px15L;HS;CHM;BP;G8.8 No Model Compatibility List $1.79 / Each

2
709198 1000110841 D30 Grip;Pedal Arm ;wrap rubber;GM42-KM No Model Compatibility List $16.74 / Each

8,9,3,11
709235 1000111378 D46 Bushing;GM46 No Model Compatibility List $8.42 / Each

8
709236 1000111380 D48 Space tach;GM46 No Model Compatibility List $5.04 / Each

4,5,6
709238 1000111382 D50 Cover;hold;GM46 No Model Compatibility List $42.22 / Each

9
709285 1000112412 D51 Screw;Round;M6x1.0Px16L;Hex Socket;G8.8; No Model Compatibility List $1.66 / Each

2
B 709306 1000112984 B17 Elastomer;Assistant Weight Plate;GM59 No Model Compatibility List $1.43 / Each

3
J 709318 1000113092 J25 Axis;Connect Pole;45#;Chromeplate;GM59 No Model Compatibility List $18.56 / Each

7,3,12,13,14
C 709319 1000113094 C23 Adjust Plate;Seat Chair;Chromeplate;SPHC No Model Compatibility List $6.73 / Each

7,3,12,13,14

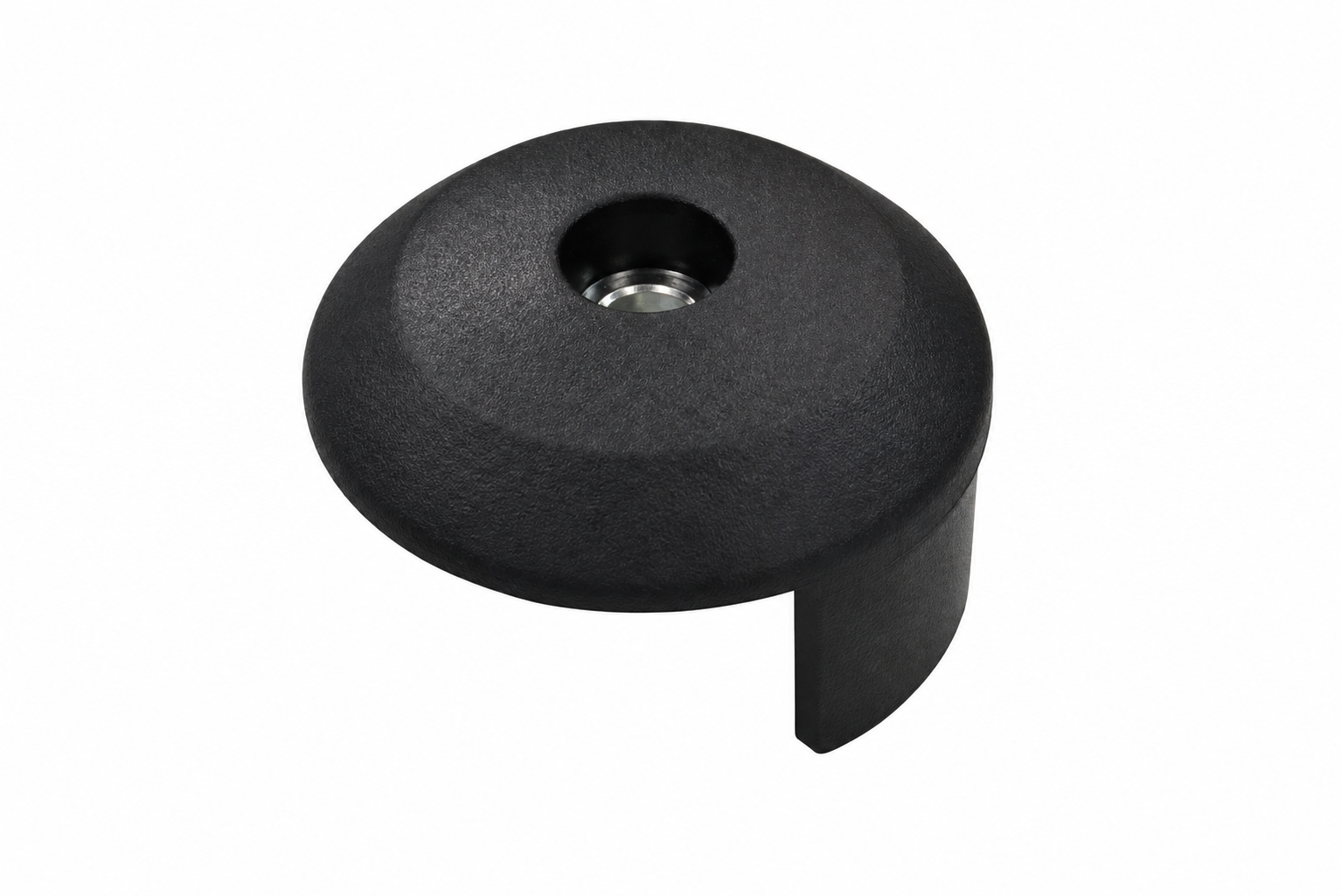

J 709320 1000113095 J15 Cover;Seat Chair;GM59 No Model Compatibility List $13.49 / Each

9,12,13,14
K 709322 1000113102 K07 Guide Rod;SUS304;Diam.6X1421.7;GM59 No Model Compatibility List $64.61 / Each

3
K 709323 1000113106 K06 Tightwire Fix Pin;45#;GM59 No Model Compatibility List $37.93 / Each

4,5,6,12,13,14
L 709324 1000113107 L02 Axis Sheath;Leader;GM59 No Model Compatibility List $12.97 / Each

1
7 709325 1000113110 7 Assistant Weight Plate Set;;GM59-KM No Model Compatibility List $223.05 / Each

3
L 709326 1000113111 L01 Incremental Weight Plate;-;GM59-KM;-;Pai No Model Compatibility List $42.22 / Each

3
Q 709327 1000113113 Q01 Cover;Up;ABS;GM59 No Model Compatibility List $58.06 / Each

9
Q 709328 1000113114 Q02 Cover;Front;Clarity ABS;GM59 No Model Compatibility List $375.70 / Each

9
J 709454 1000200194 J26 CONNECT POLE;-;D;SPHC;PAINTING(DG 446C); No Model Compatibility List $55.74 / Each

1
1 709460 1000200250 10 SENSE ORGAN SET;-;-;;; No Model Compatibility List $142.35 / Each

1
L 709462 1000200264 L05 GRIPE;ABS+TPR ;GM59; No Model Compatibility List $12.19 / Each

11
709497 1000200716 B12 ELASTOMER;WEIGHT;RUBBER;;;;GM61; No Model Compatibility List $25.04 / Each

3
709544 1000201208 D34 Plastic Cover;;ABS;OR;;;GM46; No Model Compatibility List $1.77 / Each

9
D 709600 1000201580 D49 Grip;hold sleeve-;-;PAINTING;-;-;GM46 No Model Compatibility List $11.80 / Each

3,11
L 709632 1000201802 L10 PULL PIN SET;WPS;GM62;-; No Model Compatibility List $72.57 / Each

12,13,14
709718 1000202352 K17 Cushion;Guide Rod No Model Compatibility List $8.42 / Each

3
709919 1000204728 B25 FIXING PLATE;ROPE WHEEL;;;SPHC;;;GM59-KM No Model Compatibility List $3.35 / Each

8,3
K 709946 1000204997 K15 Steel;Weight Plate;Up;1080 Spring Steel; No Model Compatibility List $3.35 / Each

2,3
709980 1000205448 C47 PLASTIC COVER;-;-;-;;;GM59; No Model Compatibility List $3.64 / Each

9
L 710181 1000207213 L11 COVER;INCREMENTAL WEIGHT;ABS;-;-;-; No Model Compatibility List $9.33 / Each

9,3
6 710183 1000207218 6 Wps Set;Superstratum;Paint;GM59; No Model Compatibility List $168.97 / Each

1
710245 1000207794 1 USER FRAME SET;-;GM67-KM;-; No Model Compatibility List $361.63 / Each

3
710269 1000208208 AB1 FRAME SET;-;GM67-KM;-; No Model Compatibility List $555.98 / Each

3
L 710341 1000209576 L15 PLASTIC BASE;MAGNET;ABS;;FIXING;;; No Model Compatibility List $1.79 / Each

8,9,3
Q 710342 1000209577 Q07 PLASTIC BASE;REP COUNTER;-;;FIXING;;; No Model Compatibility List $11.80 / Each

9,3
Q 710346 1000209591 Q12 PLASTIC BAR;-;PVC;-;LABEL;;; No Model Compatibility List $8.42 / Each

9
Q 710347 1000209593 Q09 END CAP;ACCENT; No Model Compatibility List $1.66 / Each

9,4,5,6
K 710350 1000209625 K37 GUIDE ROD;45;-;WEGHT PLATE; No Model Compatibility List $154.28 / Each

3
710475 1000210485 L04 SCREW;SET;M5X0.8PX6L;FLAT POINT;HS;G8.8; No Model Compatibility List $1.66 / Each

2
L 710596 1000211166 L03 PLASTIC BASE;ADD WEIGHT PLATE;POM;;;;GM5 No Model Compatibility List $10.24 / Each

9,3
K 710976 1000215659 K42 BUSHING;GUIDE ROD;POM;;; No Model Compatibility List $22.41 / Each

8,3
A 710977 1000215667 AK13 Weight Plate;axle sleeve;-;Extrawork,10LBS;GM No Model Compatibility List $64.19 / Each

8,3
V 710990 1000215718 V03 SPEC LABEL;10 LB;WEIGHT PLATE;BLACK;PC;;; No Model Compatibility List $25.32 / Each

3,4,5,6
V 710993 1000215723 V10 DIRECTION LABEL;SEAT ADJUSTABLE;-;PC;LEF No Model Compatibility List $3.35 / Each

12,13,14
V 710994 1000215724 V07 DIRECTION LABEL;SEAT ADJUSTABLE;-;PC;RIG No Model Compatibility List $3.35 / Each

12,13,14
710996 1000215728 V09 DIRECTION LABEL;SEAT ADJUSTABLE;;PC;;; No Model Compatibility List $3.35 / Each

12,13,14
Z 711000 1000215741 Z03 FIXED SET;-;RD;PAINTING;-;-;GM63; No Model Compatibility List $47.29 / Each

1
A 711007 1000215776 AK14 WPS set;axle sleeve;-;Extrawork,15LBS;GM No Model Compatibility List $64.19 / Each

8,3
B 711014 1000215843 B34 PLASTIC PLATE;FRAME;CR;-;;;; No Model Compatibility List $1.66 / Each

9,3
B 711015 1000215844 B36 Guide Rod fitting, Chromed No Model Compatibility List $1.87 / Each

7,3,12,13,14
D 711043 1000216133 D29 BALANCE PLATE;-;10.4KG;-;-;HT200; No Model Compatibility List $160.52 / Each

3
D 711074 1000216299 D31 FOAM;-;55%EPDM,25%PP,20%FILLER;GM67-KM;- No Model Compatibility List $6.73 / Each

1
V 711181 1000217282 V12 DIRECTION LABEL;SEAT ADJUSTABLE;-;PC;-;; No Model Compatibility List $3.35 / Each

12,13,14
1 711228 1000217884 13 PREMIUM LEVEL;SA;-;GM67;;; No Model Compatibility List $331.21 / Each

3
2 711229 1000217892 2 SEAT SET;-;GM67;-; No Model Compatibility List $219.67 / Each

12,13,14
A 711234 1000218106 AJ5 SEAT SET;SUPPORT;PAINTING(DG 446C);GM67 No Model Compatibility List $50.67 / Each

3,12,13,14
8 711365 1000220477 8 SHIELD SET;U;GM59;-; No Model Compatibility List $264.63 / Each

3
9 711411 1000220728 9 AiR Shock Set;;GM59-KM No Model Compatibility List $118.27 / Each

1
B 711570 1000221624 B37 BLOCK;-;-;PAINTING;-;-;-; No Model Compatibility List $43.91 / Each

1
V 711582 1000221799 V13 DIRECTION LABEL;AAW;-;PC;-;; No Model Compatibility List $6.73 / Each

1
V 711819 1000223123 V01 INSTRUCTIONAL LABE;-;-;PC;FRONT;GM67; No Model Compatibility List $16.87 / Each

1
V 711820 1000223124 V02 INSTRUCTIONAL LABE;-;-;PC;REAR;GM67; No Model Compatibility List $21.94 / Each

1
V 711962 1000224396 V06 INSTRUCTIONAL LABE;BASE TUBE;;;PC;DOWN;G No Model Compatibility List $18.56 / Each

3
Q 711994 1000224767 Q10 Plastic Cover;-;-;PP;-;-;-;- No Model Compatibility List $1.66 / Each

9
L 712009 1000224913 L28 Cushion;Aaw;Nbr;Bl; No Model Compatibility List $1.66 / Each

3
A 712123 1000226811 AJ3 DISASSEMBLY CONNECT SET;SA;SEAT;GM59-KM; No Model Compatibility List $33.77 / Each

3,12,13,14
J 712156 1000227041 J41 SLEEVE;S45C;WZN;CONNECTING; No Model Compatibility List $8.42 / Each

3
A 712241 1000227612 AZ2 SUPPORT SEAT SET;SA;-;-;-;-; No Model Compatibility List $92.92 / Each

3,12,13,14
1 712297 1000228232 11 PIN SET;SA;PREMIUM;GM67;-;-; No Model Compatibility List $109.49 / Each

12,13,14
5 712339 1000228483 5 PEDAL SET;SA;SERVICE;GM67;-;; No Model Compatibility List $50.67 / Each

8,9
712340 1000228484 AJ2 SUPPORT PLATE;CHAIR;SERVICE;-;CHM;GM67; No Model Compatibility List $33.77 / Each

3
712341 1000228485 AD1 LINK ARM SET;SA;SERVICE;GM67;-;-; No Model Compatibility List $337.97 / Each

3
712342 1000228486 4 BASE CONNECT SET;SA;U;GM67;SERVICE;-; No Model Compatibility List $451.20 / Each

3
A 712343 1000228487 AG1 BASE CONNECT SET;SA;D;GM67;SERVICE;; No Model Compatibility List $57.43 / Each

3
F 712344 1000228488 F01 DRIVE SET;SA;SERVICE;GM67;;; No Model Compatibility List $92.92 / Each

10
1 712369 1000228585 14 PIN SET;SA;SERVICE;GM67;;; No Model Compatibility List $54.73 / Each

12,13,14
N 712559 1000229510 N61 WIRE;DISPLAY BOARD;--;;;OKI HARBOR 2.5- No Model Compatibility List $14.59 / Each

4,5,6
B 712779 1000230611 B10 SUPPORT PLATE;WHEEL;;;SPHC;CHM;GM59; No Model Compatibility List $16.87 / Each

8,3
712810 1000230891 B35 SCREW;SET;M10X1.5PX65L;FLATHEADED;HS;;;C No Model Compatibility List $3.35 / Each

2
Z 712934 1000231572 Z12 SCREW;SH;M10X1.5PX20L;;;HS;BP;CHM; No Model Compatibility List $2.00 / Each

2
V 713028 1000232600 V33 Warning Label;-;-;-;PC;-;- No Model Compatibility List $7.28 / Each

1
713056 1000232864 L31 PERMANENT MAGNET;-;1500##;##; No Model Compatibility List $7.28 / Each

8
B 713129 1000233200 B76 PLASTIC COVER;;NBR;BL;;;; No Model Compatibility List $1.66 / Each

9
F 713188 1000300002 F14 Fixing Cap;Guide Rail;;PP;BL/Black C;18x No Model Compatibility List $1.66 / Each

9,4,5,6
1 713189 1000300003 12 Handle set,front,GM67,English,W Black No Model Compatibility List $67.57 / Each

4,5,6,11
Q 713453 1000303486 Q13 Clamp;Cover;- No Model Compatibility List $1.66 / Each

9,4,5,6
B 713460 1000303546 B06 Plastic Pad;Foot Pad;-;PP;BL427 No Model Compatibility List $3.35 / Each

9,3,12,13,14
F 713779 1000308284 F20 Pin;Stopper;;45#;White Zinc;GM67;Diam.16 No Model Compatibility List $7.28 / Each

12,13,14
3 717684 1000346755 3 Handle set;;;Adjustable;;GM67;;Service No Model Compatibility List $280.51 / Each

11
C 719252 1000358938 C40 Spring;Compression;1.2x12.9x65Lx12N;65 No Model Compatibility List $1.43 / Each

2
D 719865 1000366461 D57 Limit Pillar;Stopper;;;Chrome;GM67;; No Model Compatibility List $16.41 / Each

7,12,13,14
Z 721916 1000386527 Z36 Screw;Set Screw;M10X1.5PX10L;;Hex Socket No Model Compatibility List $1.66 / Each

2
723580 1000409123 V04 Direction Label;Weight Plate;230lbs/140k No Model Compatibility List $20.25 / Each

3
725362 070571 L38 Washer;Flat;5.2X10.0X1.5T;;CHM; No Model Compatibility List $0.49 / Each

2
Pulley; 115mm 725584 073573 F21 Pulley; 115mm No Model Compatibility List $42.17 / Each

8
Washer;SPL;SW8 8.2X13.5X2.0T;;CHM; 726404 081649 C24 Washer;SPL;SW8 8.2X13.5X2.0T;;CHM; No Model Compatibility List $2.00 / Each

2
Screw;SH;M10X1.5PX160L;;HS;;CHM;; 726765 084666 Z04 Screw;SH;M10X1.5PX160L;;HS;;CHM;; No Model Compatibility List $8.42 / Each

2
726987 086517 H65 Screw;Round Hex Socket;M10x1.5Px25L No Model Compatibility List $3.64 / Each

2
Foam;For50.8 Food Pad;PL01 727027 086732 G04 Foam;For50.8 Food Pad;PL01 No Model Compatibility List $17.76 / Each

12,13,14
727078 087097 D15 Screw;SH;M10X1.5PX15L;;HS;;CHM;; No Model Compatibility List $1.66 / Each

2
Stopper BlockRubber;GM30 727687 090440 H08 Stopper BlockRubber;GM30 No Model Compatibility List $2.73 / Each

1
Warning sticker;small;GM40-KM 728185 093501 V08 Warning sticker;small;GM40-KM No Model Compatibility List $1.66 / Each

1
728719 096165 H19 Adjustment Grip Set;Semi-Assy;;;;GM44;; No Model Compatibility List $25.90 / Each

11
728725 096208 D12 Adjustment Handle Lower Stopper Ring No Model Compatibility List $12.30 / Each

11
SCREW HEX M8X1.25X35L 728902 098577 Z07 SCREW HEX M8X1.25X35L No Model Compatibility List $1.79 / Each

2
729118 Part of Kit 1 AC1 Stabilizer Frame;Rear;B;Panting;MM330;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
3
729120 Part of Kit 10 Q48 Lower Handlebar Set;Right;Panting;MM330;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
11
729123 Part of Kit 11 J22 Upper Handlebar Set;Left;Panting;MM330;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
11
729127 Part of Kit 14 J23 Crank Pin Sleeve;Aluminum Casting;EP525- No Model Compatibility List $0.00 / Each
Out Of Stock
8,3,12,13,14
729138 Part of Kit 2 AJ1 Console Mast;Painting;MM330;6027-45- No Model Compatibility List $0.00 / Each
Out Of Stock
7
729152 Part of Kit 3 AD3 Pedal Arm;Right;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
8,9,3
729165 Part of Kit 4 AG2 Pedal Arm;Left;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
8,9,3
729172 Part of Kit 5 AC2 Swing Arm Set;Panting;MM330;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
3
729191 Part of Kit 6 AK21 Vertical Stabilizer Arm;Panting;MM330;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
3
729197 Part of Kit 8 Q11 Incline Arm;Right;Panting;MM330;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
3,10
729201 Part of Kit 9 J11 Upper Handlebar Set;Right;MM330;EP212 No Model Compatibility List $0.00 / Each
Out Of Stock
11
729261 See Pad Matrix J02 Elbow Pad;;PU;Black;;FW213-KM; No Model Compatibility List $0.00 / Each
Out Of Stock
4,5,6,12,13,14
Q 729537 ZMS4001255 Q42 Battery, AA for console No Model Compatibility List $4.50 / Each

7
729634 ZMS4003246 Not Shown Decal, QR, VS-S40 Biceps Curl No Model Compatibility List $5.90 / Each

7,3
View Drawing
