ProForm - 595LE

Exploded Diagrams

Parts not in the list may no longer be available new, we may have it used - you can send us an inquiry used@hydrafitnessexchange.com

   Show All Selected Attributes
  • Fastener Related
  • Frame Components
  • Wires
  • Cables
  • Power
  • Circuit Boards
  • Rotating Parts
  • Plastic Parts
  • Motors
  • Grips & Handles
  • Seats
  • Posts
  • Pins
  • Belt Related
  • Wire/cables
  • Belt
  • Switch
  • Frame Related
  • Covers and Plastics
  • Sensors
  • Controllers and Circuits
  • Other
    Views
Image  Catalog # MPN Part List Key Quantity On Model Part Description Notes Available Used Model Compatibility List New price
Image  Catalog # MPN Part List Key Quantity On Model Part Description Notes Available Used Model Compatibility List New price
100691 102620 100691 44 #12 X 1.25" SCREW No Model Compatibility List $1.32 / Each

2
101896 101061 101896 # 4" WHITE WIRE, M/F No Model Compatibility List $4.88 / Each

4,5,6
102955 104351 102955 11 INCLINE SENSOR SWITCH No Model Compatibility List $16.73 / Each

4,5,6,10
102959 104355 102959 13 SMALL BOLT No Model Compatibility List $1.28 / Each

2,40
103833 101902 103833 104 POST CAP No Model Compatibility List $4.69 / Each

9,12,13,14
105444 104339 105444 65 REAR ROLLER ADJ BOLT Yes Model Compatibility List $2.95 / Each

2,8
109250 121749 109250 76 HOOD SCREW No Model Compatibility List $1.54 / Each
Out Of Stock
2,9
109370 104346 109370 14 INCLINE DISK Yes Model Compatibility List $5.31 / Each

10
109382 103130 109382 26 CIRCUIT BREAKER Yes Model Compatibility List $11.52 / Each

4,5,6
109407 100115 109407 # 4" BLK WIRE F/F, POWER No Model Compatibility List $2.93 / Each

4,5,6
112083 100300 112083 # 8" BLUE WIRE, 2F No Model Compatibility List $5.46 / Each

4,5,6
113842 100081 113842 43 ROLLER MAGNET Yes Model Compatibility List $2.75 / Each

8,1
114261 121827 114261 61 ROLLER GROUND WIRE No Model Compatibility List $7.77 / Each

4,5,6,8
114489 123639 114489 83 3/8" X 1 1/4" BOLT No Model Compatibility List $2.88 / Each

2
116926 100064 116926 54 RELEASABLE WIRE TIE No Model Compatibility List $2.45 / Each

2,4,5,6
116927 100262 116927 53 TIE CLAMP HOLDER - SCREW MOUNT No Model Compatibility List $2.49 / Each

2,4,5,6
119038 104349 119038 . KEY/CLIP Yes Model Compatibility List $9.89 / Each

2,9
119425 100031 119425 15 3/8" HEX JAM NUT Yes Model Compatibility List $1.65 / Each

2
119445 104342 119445 . 1.25" TEK SCREW No Model Compatibility List $1.46 / Each

2
120630 103901 120630 62 CONSOLE GROUND SCREW No Model Compatibility List $1.19 / Each

2,7
120867 104004 120867 3 SEAT RAIL FLANGE NUT No Model Compatibility List $3.75 / Each

2,9,12,13,14
012090 102840 012090 112 1/4" NUT No Model Compatibility List $1.54 / Each

2
100088 123945 # TECH SHEET ENVELOPE No Model Compatibility List $0.94 / Each

1
124695 117665 124695 28 WIRE HARNESS GROMMET No Model Compatibility List $4.12 / Each

4,5,6
125677 118533 125677 18 SHORT HOOD BRACKET No Model Compatibility List $3.56 / Each

2,3,4,5,6,9
118213 125708 80 1/4" CAGE NUT No Model Compatibility List $1.78 / Each

2,3
125819 101014 125819 17 LARGE STANDOFF Yes Model Compatibility List $0.34 / Each

2,1
118345 125871 23 MOTOR/CONTROLLER WIRE No Model Compatibility List $5.90 / Each

7,8,4,5,6
117645 126040 . ALLEN WRENCH 3/16" No Model Compatibility List $1.29 / Each
Out Of Stock
2
126146 100112 126146 # 4" BLU WIRE F/F, DR MOTOR Yes Model Compatibility List $7.00 / Each

4,5,6
126650 106102 126650 97 RUBBER BUMPER Yes Model Compatibility List $3.01 / Each

3
106775 127819 . ELECTRONICS BRACKET PLUG No Model Compatibility List $0.95 / Each

2,3,4,5,6
127860 118677 127860 # FASTENER No Model Compatibility List $1.28 / Each

1
128272 100221 128272 68 PLATFORM BOLT, FRONT 1/4" X1.25" Yes Model Compatibility List $7.04 / Each

2
129004 101035 129004 106 ROUND GROMMET No Model Compatibility List $3.64 / Each

2
121910 129168 69 SAFETY COVER SCREW No Model Compatibility List $0.26 / Each

2,9
129639 121298 129639 50 BATTERY COVER 2.38x3.25"L Yes Model Compatibility List $9.63 / Each
9
013028 100265 013028 60 1" SCREW No Model Compatibility List $1.40 / Each

2,4,5,6
013068 118431 013068 35 FRONT ROLLER BOLT Yes Model Compatibility List $0.37 / Each

2,8
130868 121971 130868 32 PIVOT BOLT 3/8-16X1.75X.5 Yes Model Compatibility List $2.07 / Each

2,8
131090 100079 131090 22 RSW CLAMP Yes Model Compatibility List $0.46 / Each

4,5,6,2,1,47
113401 131221 75 UPPER HANDRAIL CAP No Model Compatibility List $1.06 / Each

9,3,46
013162 101030 013162 . M4 X 13MM SCREW Yes Model Compatibility List $1.26 / Each

2
013300 100149 013300 46 #8 X 3/4" WASHER HD SCREW Yes Model Compatibility List $1.28 / Each

2
133333 100032 133333 110 #8 HOOD CLIP Yes Model Compatibility List $0.65 / Each

2,9,1,46
013375 106621 013375 86 3/8" BOLT No Model Compatibility List $4.17 / Each

2
104331 013443 38 MOTOR BOLT No Model Compatibility List $0.94 / Each

2
124890 013505 . HANDRAIL BOLT No Model Compatibility List $0.31 / Each
Out Of Stock
2,9,3
136728 100137 136728 16 #8 X 1/2" SCREW Yes Model Compatibility List $0.30 / Each

2
104232 137824 # 10" WHITE WIRE, 2F No Model Compatibility List $3.37 / Each

4,5,6
138853 100290 138853 47 HANDRAIL COVER FASTENER No Model Compatibility List $1.55 / Each

3,9
014063 100042 014063 . 1/4" FLAT WASHER No Model Compatibility List $1.03 / Each

2
014117 102446 014117 89 3/8" CONSOLE SUPPORT No Model Compatibility List $1.32 / Each

2
117380 141173 33 FRAME SPACER No Model Compatibility List $2.58 / Each

2,3,4,5,6
014127 104040 014127 # 1/4" WASHER No Model Compatibility List $1.20 / Each

2,3
014132 100263 014132 84 IDLER WHEEL WASHER No Model Compatibility List $2.43 / Each

2,8
014157 100141 014157 10 #8 STAR WASHER Yes Model Compatibility List $1.17 / Each

2
100084 142711 # 4" GRN WIRE, F/R, CNTRLR No Model Compatibility List $1.91 / Each

7,4,5,6
147596 122038 147596 108 BOOK HOLDER Yes Model Compatibility List $7.24 / Each

1
148659 118933 148659 73 Plastic Plate Two Hole Yes Model Compatibility List $5.41 / Each
3
142945 149589 # PULSE BAR DECAL No Model Compatibility List $2.60 / Each

7,3,12,13,14
150015 142908 150015 42 FRONT ROLLER/PULLEY Yes Model Compatibility List $136.42 / Each
8
142941 150250 91 INCLINE MOTOR PLATE No Model Compatibility List $34.11 / Each

10
142942 150251 107 INCLINE MOTOR SHIELD No Model Compatibility List $14.24 / Each

3,10
142944 150382 # TECH SHEET, 29777 No Model Compatibility List $0.41 / Each

1
150699 101663 150699 96 5/16" X 2 1/2" SCREW Yes Model Compatibility List $7.15 / Each

2
161842 152638 . USER'S MANUAL No Model Compatibility List $5.73 / Each

1
161841 152657 82 UPRIGHT No Model Compatibility List $434.47 / Each

3
142909 152708 63 BELLY PAN No Model Compatibility List $74.14 / Each

1
161840 153603 31 INCLINE LEG No Model Compatibility List $120.97 / Each

10
156817 124891 156817 64 REAR ROLLER ENDCAP Yes Model Compatibility List $73.07 / Each
Out Of Stock
4,5,6,8,9
016028 118356 016028 . ADHESIVE CLIP No Model Compatibility List $2.23 / Each

2
016057 100063 016057 72 8" CABLE TIE No Model Compatibility List $1.30 / Each

2,1,4
173063 118935 173063 55 WALKING BELT Yes Model Compatibility List $120.70 / Each

15
174320 100135 174320 5 3/8"-16X1 1/2" HEX BOLT Yes Model Compatibility List $4.29 / Each

2
185582 104353 185582 37 CHOKE Yes Model Compatibility List $76.47 / Each

1
119486 019173 # CNSL FRAME BUMPON No Model Compatibility List $2.17 / Each

7,3
219170 100096 219170 # 3 TUBE LUBE KIT No Model Compatibility List $30.38 / Each

1,3,15
224019 104319 224019 1 MOTOR BELT Yes Model Compatibility List $21.99 / Each

15
100178 252433 20 WARNING DECAL No Model Compatibility List $0.47 / Each

7,3,1
100280 256836 67 LATCH WRNG DECAL, ENGLISH No Model Compatibility List $1.50 / Each

7,3
100094 356520 # ACCESSORY KIT No Model Compatibility List $42.89 / Each

4,5,6,1
052012 115252 052012 95 WHEEL Yes Model Compatibility List $4.49 / Each

8
031229a KV5-DWY-57F 031229a 031229 Power Cord Yes Model Compatibility List $32.99 / Each

5,6
147891 1004168-R 147891 Drive Motor - Refurbished Yes Model Compatibility List $141.90 / Each
Out Of Stock
10
IMTLRRoll 1002293 IMTLRRoll Idler Rear Roller - Used No Model Compatibility List $75.90 / Each
Out Of Stock
8

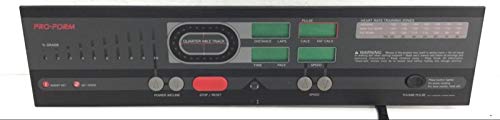

ECT-1648 1005162 ECT-1648 88 1 Display Console - Used Only No Model Compatibility List $141.90 / Each

7
072062 1017096 072062 4 Front - Rear Roller Screw Yes Model Compatibility List $7.69 / Each

2
113961 1002402 113961 # 1 1" Safety Key Yes Model Compatibility List $10.99 / Each

9
138738 1017225 138738 # 1 Rear Endcap (Used) Yes Model Compatibility List $42.90 / Each
Out Of Stock
9
139761 1017254 139761 # 1 Isolator Deck Cushion (Used) Yes Model Compatibility List $25.29 / Each

3
139763 1017192 139763 # 2 Isolator Deck Cushion Front (Used) Yes Model Compatibility List $14.29 / Each

3
140704 1017202 140704 # 1 Rear Roller (Used Only) Yes Model Compatibility List $75.90 / Each
Out Of Stock
8
143017 1017458 143017 # 2 Rear Foot (Used) Yes Model Compatibility List $10.99 / Each

9
124669 1000884 124669 # 1 Hardwired Power Cord (Used Yes Model Compatibility List $16.49 / Each

6
137858 1018190 137858 # 1 MC-60 CONTROLLER - Refurb Only Yes Model Compatibility List $119.90 / Each

7
144244 1019077 144244 # 1 On Off Rocker Switch Yes Model Compatibility List $7.69 / Each

6
142400 1019127 142400 # 1 19 3/4" Gas Shock (Used) Yes Model Compatibility List $32.99 / Each

3
153321 1021177 153321 0 1 Belt Guide Bracket - Used Yes Model Compatibility List $9.99 / Each

3
142837 1021744 142837 96 1 Wire Harness 009" (Used) Yes Model Compatibility List $7.94 / Each

1,4
142395 1021944 142395 45 1 Motor Incline (Used) Yes Model Compatibility List $120.35 / Each

1,10
141380 1025699 141380 0 1 Pulse Circuit Board and Wire (Used) Yes Model Compatibility List $14.99 / Each

1
147595 1026379 147595 87 1 Console Base (Used) No Model Compatibility List $40.00 / Each
Out Of Stock
9
013576 1004209 013576 0 1 Screw #8 X 1/2" Yes Model Compatibility List $11.99 / Each

1
013322 1004394 013322 0 1 #8 X 3/4" Foot Pedal Screw No Model Compatibility List $5.99 / Each

1
123380 1005353 123380 0 1 Speed Sensor Reed Switch 2 Terminal Wire (Used) No Model Compatibility List $17.99 / Each

19
136800 1005356 136800 0 1 Power Supply Board (Used) No Model Compatibility List $79.00 / Each

7
153056 1030889 153056 0 1 Handlebar with Heart rate (Used) No Model Compatibility List $40.00 / Each

11,13
133945 1011523 133945 0 1 Nylock Jam Nut 3/8" Yes Model Compatibility List $11.99 / Each

1
012152 1011776 012152 0 1 M4 Locknut Yes Model Compatibility List $11.99 / Each

1
