ProForm - J4

Exploded Diagrams

Parts not in the list may no longer be available new, we may have it used - you can send us an inquiry used@hydrafitnessexchange.com

   Show All Selected Attributes
  • Fastener Related
  • Frame Components
  • Wires
  • Cables
  • Power
  • Circuit Boards
  • Rotating Parts
  • Plastic Parts
  • Motors
  • Seats
  • Posts
  • Pins
  • Belt Related
  • Wire/cables
  • Belt
  • Frame Related
  • Wires And Cables
  • Sensors
  • Other
    Views
Image  Catalog # MPN Part List Key Quantity On Model Part Description Notes Available Used Model Compatibility List New price
Image  Catalog # MPN Part List Key Quantity On Model Part Description Notes Available Used Model Compatibility List New price
100691 102620 100691 62 #12 X 1.25" SCREW No Model Compatibility List $1.32 / Each

2
105444 104339 105444 83 REAR ROLLER ADJ BOLT Yes Model Compatibility List $2.95 / Each

2,8
107503 117640 107503 27 MOTOR BOLT 3/8-16X5" Yes Model Compatibility List $6.51 / Each

2
107771 102884 107771 # 8 No Model Compatibility List $4.41 / Each

4,5,6
123759 108080 71 SCREW No Model Compatibility List $0.26 / Each

2
109382 103130 109382 56 CIRCUIT BREAKER Yes Model Compatibility List $11.52 / Each

4,5,6
124165 112825 18 PULY/FLWH/FAN No Model Compatibility List $71.74 / Each

8
113842 100081 113842 45 ROLLER MAGNET Yes Model Compatibility List $2.75 / Each

8,1
100186 116566 . 15 1/2" CABLE TIE No Model Compatibility List $0.76 / Each

2,4,5,6,1
116926 100064 116926 63 RELEASABLE WIRE TIE No Model Compatibility List $2.45 / Each

2,4,5,6
116927 100262 116927 61 TIE CLAMP HOLDER - SCREW MOUNT No Model Compatibility List $2.49 / Each

2,4,5,6
117806 118348 117806 77 WHEEL BOLT Yes Model Compatibility List $5.86 / Each
2,8
119038 104349 119038 . KEY/CLIP Yes Model Compatibility List $9.89 / Each

2,9
119425 100031 119425 38 3/8" HEX JAM NUT Yes Model Compatibility List $1.65 / Each

2
119445 104342 119445 22 1.25" TEK SCREW No Model Compatibility List $1.46 / Each

2
012056 101661 012056 79 5/16" NYLON LOCKNUT No Model Compatibility List $0.48 / Each

2
120630 103901 120630 81 CONSOLE GROUND SCREW No Model Compatibility List $1.19 / Each

2,7
120867 104004 120867 28 SEAT RAIL FLANGE NUT No Model Compatibility List $3.75 / Each

2,9,12,13,14
012149 100136 012149 17 3/8" HEX LOCK NUT No Model Compatibility List $1.79 / Each

2
122812 113293 122812 30 MOTOR WASHER No Model Compatibility List $1.53 / Each

2
100088 123945 # TECH SHEET ENVELOPE No Model Compatibility List $0.94 / Each

1
124123 117424 124123 70 3/8" X 2 1/4" BOLT No Model Compatibility List $4.71 / Each

2
117938 124614 . REAR PLATFORM BOLT No Model Compatibility List $2.55 / Each

2
126650 106102 126650 40 RUBBER BUMPER Yes Model Compatibility List $3.01 / Each

3
127860 118677 127860 # FASTENER No Model Compatibility List $1.28 / Each

1
128272 100221 128272 48 PLATFORM BOLT, FRONT 1/4" X1.25" Yes Model Compatibility List $7.04 / Each

2
128457 100190 128457 . 3/16-7/32" ALLEN WRENCH No Model Compatibility List $9.99 / Each

2,1
100228 129542 47 LIFT ARM SPACER No Model Compatibility List $1.96 / Each

2,3,4,5,6,10
129639 121298 129639 4 BATTERY COVER 2.38x3.25"L Yes Model Compatibility List $9.63 / Each
9
123715 130426 80 FRONT ROLLER GROUND WIRE No Model Compatibility List $1.86 / Each

8,4,5,6
103843 130459 72 COVER PLATE SCREW No Model Compatibility List $0.21 / Each

2,9
130868 121971 130868 36 PIVOT BOLT 3/8-16X1.75X.5 Yes Model Compatibility List $2.07 / Each

2,8
131090 100079 131090 43 RSW CLAMP Yes Model Compatibility List $0.46 / Each

4,5,6,2,1,47
013162 101030 013162 # M4 X 13MM SCREW Yes Model Compatibility List $1.26 / Each

2
132314 121972 132314 52 WHEEL Yes Model Compatibility List $1.12 / Each

8
013300 100149 013300 6 #8 X 3/4" WASHER HD SCREW Yes Model Compatibility List $1.28 / Each

2
013324 102765 013324 13 #10 X 3/4" SCREW No Model Compatibility List $1.35 / Each

2
133845 121987 133845 86 REAR ROLLER Yes Model Compatibility List $116.75 / Each

8
013484 101724 013484 . 5/16" X 1/2" BUTTON SCREW Yes Model Compatibility List $1.26 / Each

2
013547 100450 013547 31 IDLER ARM BOLT No Model Compatibility List $2.89 / Each

2,3,8
100339 013581 58 IDLER ARM BOLT No Model Compatibility List $1.36 / Each

2,8,3
136012 100252 136012 . PLATFORM NUT No Model Compatibility List $1.47 / Each

2
136728 100137 136728 25 #8 X 1/2" SCREW Yes Model Compatibility List $0.30 / Each

2
124869 137873 60 MOTOR BELLY PAN No Model Compatibility List $17.00 / Each

1
138680 121968 138680 44 REED SWITCH Yes Model Compatibility List $14.49 / Each
4,5,6
138853 100290 138853 66 HANDRAIL COVER FASTENER No Model Compatibility List $1.55 / Each

3,9
014063 100042 014063 39 1/4" FLAT WASHER No Model Compatibility List $1.03 / Each

2
014117 102446 014117 29 3/8" CONSOLE SUPPORT No Model Compatibility List $1.32 / Each

2
014132 100263 014132 57 IDLER WHEEL WASHER No Model Compatibility List $2.43 / Each

2,8
161761 143606 # CUSHION DECAL No Model Compatibility List $3.29 / Each

7,3
161754 145941 7 LEFT RAIL CAP No Model Compatibility List $4.67 / Each

9
161760 145944 # TECH SHEET No Model Compatibility List $0.41 / Each

1
161762 145945 # HOOD DECAL No Model Compatibility List $3.95 / Each

7,9,3
161763 145947 . USER'S MANUAL No Model Compatibility List $6.33 / Each

1
147990 124873 147990 50 FRONT ROLLER/PULLEY Yes Model Compatibility List $126.62 / Each

8
155836 124870 155836 84 REAR ROLLER COVER ENDCAP Yes Model Compatibility List $50.61 / Each

4,5,6,8,9
016028 118356 016028 . ADHESIVE CLIP No Model Compatibility List $2.23 / Each

2
016029 100321 016029 15 CLAMP, CABLE TIE 4" No Model Compatibility List $1.17 / Each

2,4,5,6
016057 100063 016057 16 8" CABLE TIE No Model Compatibility List $1.30 / Each

2,1,4
162741 118357 162741 51 FRONT ROLLER ADJ BOLT No Model Compatibility List $1.91 / Each

2,8
161755 163515 11 UPRIGHT BASE No Model Compatibility List $184.18 / Each

3
185582 104353 185582 64 CHOKE Yes Model Compatibility List $76.47 / Each

1
161759 188306 24 HOOD SHIELD No Model Compatibility List $33.75 / Each

9,3
198640 100040 198640 65 BELT GUIDE Yes Model Compatibility List $16.59 / Each

15,40
219170 100096 219170 # 3 TUBE LUBE KIT No Model Compatibility List $30.38 / Each

1,3,15
224019 104319 224019 12 MOTOR BELT Yes Model Compatibility List $21.99 / Each

15
100280 256836 85 LATCH WRNG DECAL, ENGLISH No Model Compatibility List $1.50 / Each

7,3
100094 356520 # ACCESSORY KIT No Model Compatibility List $42.89 / Each

4,5,6,1

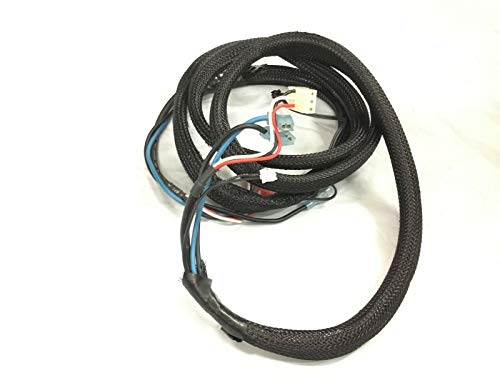

J4Harn 1008255 J4Harn Upright Wire Harness - Used No Model Compatibility List $32.99 / Each

4,5

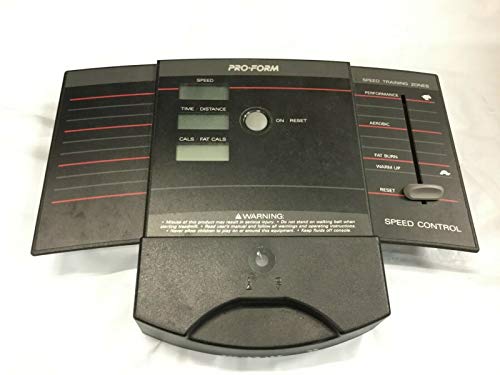

H00659-D 1008253 H00659-D 10 1 Display Console - Used Only No Model Compatibility List $108.90 / Each

7
137944 - b 1021860 137944 - b 93 1 PLATE LATCH 1.25X1.5" (Used) Yes Model Compatibility List $6.99 / Each

1
177395 1024826 177395 54 1 Grommet Power Cord (Used) No Model Compatibility List $11.69 / Each

4,5,6,42
013576 1004209 013576 0 1 Screw #8 X 1/2" Yes Model Compatibility List $11.99 / Each

1
013322 1004394 013322 0 1 #8 X 3/4" Foot Pedal Screw No Model Compatibility List $5.99 / Each

1
012082 1011501 012082 0 1 Locknut 5/16" Yes Model Compatibility List $11.99 / Each

1
133945 1011523 133945 0 1 Nylock Jam Nut 3/8" Yes Model Compatibility List $11.99 / Each

1
